微软在XBOX之后又推出了XBOX360电视游戏机，这款游戏机具有更好的硬件性能，更好的把手和大量的独家游戏，是玩家的首选主机之一，但有一些问题让玩家批评整个生活过程，使主机比同期PS更需要折腾。
XBOX有三个大版本，分别是XBOX360(俗称厚机)，XBOX360Elite，XBOX360 Slim，厚机有四个版本CPU和GPU制程来区分
它的配置如下：
3.2 GHz PowerPC Tri-Core Xenon中央处理器500 MHz ATI Xenos图形处理器512 MB GDDR3 内存这一次，我以极低的价格买了一套XBOX 360主机，两位数的价格，同时有视频线和变电器，四舍五入根本不需要钱！然而，这是一个典型的红灯问题的主机，但现在在2020年，我通过一种特殊的废话解决了这个问题。具体情况如何，请参阅下一篇文章
注：文章中有一些灰尘描述可能会引起不适。如果有错误的描述，请通知我
Part1. 一台凉了的XBOX360拿到后，用破泡沫盒装，外壳看起来没有严重缺陷
很久以前我还在上学的时候，我也有这样一套主机。许多游戏给我留下了深刻的印象。为了在后面有PS3.卖成人民币。
附带线也有严重的污垢，但似乎可以使用
这条线是色差 AV线可以通过开关切换
XBOX360的输出电缆非常巨大，有芯片用于转换输出
拿出所有东西后，可以看到整个设备的外观状态
电缆发黄变色。
为了处理这种黄色，我用保鲜袋包好接头，然后把电缆浸泡在过氧化氢中
XBOX360主机没有自带硬盘，需要玩家自己购买， 当初硬盘的价格也很惊人
360手柄是最早的PC毕竟微软是标准手柄布局的。Windows由于开发公司，360手柄标准迅速普及到各厂家。XBOX360有线手柄用USB接口和XBOX360进行通讯
电源接口不是常见类型，接头也很大
XBOX360厚机可以根据电源插头判断主机版本，因为每个版本所需的电流不同，每个主机都有一个名字，我的单65nm版本带有HDMI，命名为FALCON
首先试着给主机上电。主机的灯可以点亮，这表明电源适配器没有问题
但是在连接HDMI线后，先出现1红
重启，直接变成3红，主机几十秒后自动关机
对这套外壳发呆是没有用的，现在需要拆开来看看怎么处理。
要拆XBOX事实上，360并不难。首先，跟着USB口，往外用力一掰，卸下前部分的面板，使得防尘盖 1
要拆下底部，你需要抬起扣子。我用一个小螺丝起子戳了戳底部的散热孔，以达到这个目的。这台机器以前显然被暴力拆卸过，有些地方的扣子断裂了，所以最好拆卸一些
拆下后可以看到，除了中央的两个卡扣，所有其他卡扣都断了
然后拆下上壳，插入散热孔也可以完成
确定卡扣弹起后再取下。如果你不明白，你可以找视频
从拆卸部分获得一些碎片
拆卸上下部分后，可以隐约看到内部电路和电子元件。微软产品在机电领域堆放的材料特别充足，但由于PCB和散热设计吃不好的口碑
拆下的两件和碎片
之后，用力一掰就打开了，因为这个已经拆了，所以好一点。
屏蔽壳周围有明显的氧化痕迹
打开后，光驱占据了整机全貌的大部分
这堆东西占据了整机的大部分重量，高达1.5Kg，结果和我的相机差不多。
采用光驱SATA接口，而边上还有一个用稳压二极管制作的神秘部件
先取下光驱
两组8个稳压二极管用于提供风扇电源，可能会损坏调速部分或设置转速阈值过高。
前人从这里的电容器上引出12V供电本身就是DC调压调节速度，虽然看起来像三线，但实际上有两条线VCC
在拿下DVD之后可以看到全貌，大散热器是镇压CPU而且发烧更大GPU不仅压在光驱下，而且只使用单热管来增加散热大小
从灰尘来看，这个单65nm XBOX360主机使用时间不长
取下后，我简单地清理了风扇的风扇叶片，因为它是一个封闭的风扇，没有轴孔可以打开它
微软设计的方案是在前面板集成启动、状态指示灯、无线手柄适配器和天线PCB子板上方，所以解决三红最快的办法就是卸下这个板
拆下后可进一步把手PCB从金属壳中取出
这个电路小巧精致，同时可以看到一些修改设计，比如贴片改造BGA
下一步是卸载固定PCB的螺丝，和PC主板相比，XBOX360主板周围的所有螺纹都在PCB例如，在直插件上USB插座、电源插座，所以不需要螺母，是减少工艺流程的巧妙设计
背面还有一些部件，XBOX360的PCB厚度没有问题，最大的问题是散热器和散热器固定。
拆下后，PCB如下所示，一些电压转换安排了一些电压转换元件，通电后特别热。如果启动后关闭，您可能不会被散热器烫伤，但会被电感烫伤
北桥， NAND，GDDR3内存，数模转换器，在PCB可以清楚地看到，它们看起来不是很热，所以它们不是单独的散热器
部件设计及PCB其实设计已经是一个很高的水平，代表了2005年左右同期的微软硬件设计PC没有这样的高集成度和高性能设计。我认为它的失败在于工业设计。
三红问题主要就是GPU脱焊，什么是脱焊，就是焊点和GPU焊点没有正常连接在一起，XBOX360自检出现硬件问题出场就会三红。因此，为了解决三红，我们需要先把这个散热器给它拆了
拆下两大块散热后，铝合金不吐槽，单热管设计压制ATI大功率GPU，多亏了他们会想出来
一大块硅脂，我用酒精。 棉签来清理
清洗后可以看清微软Logo
先启动试试，不固定时将板插入接口
用热成像仪可以看到正常上电和明显发热。这种情况说明GPU还有救
如果没有散热器，自检发热异常会停止CPU和GPU工作，并亮起二红
早期修复三红是通过重新修复的BGA修理游戏机GPU，然后加固板，BGA是一种芯片工艺，最大特点就是没有显而易见的引脚，现在大多数微型化的高端芯片和高速芯片都是使用BGA工艺的
而BGA修复过程的一部分图所示，节选自百度体验
鉴于很多人可能只有螺丝刀，既没有螺丝刀BGA修理台上没有热成像仪，甚至没有带热电偶的万用表。大多数时候，这种方法只能快递给商家。处理这样的问题，加邮费是80 ，而且很可能会复发(这很常见)。
为了解决三红问题，玩家自己创造了一些土壤方法，比如上电后让什么GPU加热自己，融化焊锡，或者让它变热PCB等等
有没有办法自己解决？想了想，BGA修理过程的前几部分，比如拆焊和植锡球，我可以省略。我最需要的是让GPU引脚接触不良问题得到改善
直接采用最直接的方法BGA修理程序的最后一步，加热PCB和BGA解决焊锡接触不良问题
这是这个过程中需要的工具！底部的加热板可以产生热辐射，支持干烧，没有感应炉的温度保护功能，效率高，直接电热转换。
可以说这是家里最近的BGA用于预热修理台功能的工具PCB，然后用热风枪加热元件GPU上部可以
我用两根筷子做支架PCB与锅体加热部分隔离，方便控制温度和散热
用热成像仪观察PCB目前的状态可以控制在150度左右，此时BGA修复的最后一步已经完成
加热中
加入散热器，重新涂上导热硅脂
启动，绿灯旋转
我连接的是AV线所以不清楚，但确实证明三红的问题已经修好了。
测试按钮，一切都很正常
这台机器里没有信息，XBOX没有存储器的360厚版本必须使用U盘、存储卡，任何存储记录
导致三红的另一个问题是固定散热器PCB问题，没有夹板PCB很多人都知道被散热器折弯，所以也有增加夹板的改装
为了解决这个问题，我找到了亚克力板的碎片，先固定了
用耐热胶带固定垫片是为了方便
最后，拧紧螺丝。
将XBOX360主板放回金属外壳，有些孔缺少螺丝，我也补上了
接下来，改装散热，XBOX360风扇是工业设计的失败。我之所以这么认为，是因为它的风向是向外的，所以它被设计成抽风。然而，由于风压小，主机的温度会变得非常高。常说喉咙大，工作不好。
因此，为了改为向内，风扇的侧面是梯形设计（真的令人费解），必须擦平上部才能反向插入
这样，它就变成了向内吹风。
然后，切割亚克力薄板，制作导流罩，让风能进入该去的地方
因为风扇已经改装好了，所以没有必要使用高速。我增加了一组额外的稳压管，使风扇的速度再次下降。当然，这种设计从节能的角度来看并不是很正确，只是为了满足那个时代。
热缩管套一套，防止短路，有时候开机时候短路也会导致三红问题，实践出真知。
改装后，启动五分钟CPU部分温度在40度以内，待机温度大大降低。
表面污垢用800号打磨。之前有网友问我，这样的磨砂不会消失吗？有时候我不愿意让我的孩子把狼藏起来。只有用白色的磨砂触摸它们，我才能感觉到它们。然而，大多数时候，我认为满足感觉更重要
红外遥控部分有划痕，我先用600号打磨去除上面的划痕
按照1000-1500-2000-2500-3000-5000的顺序打磨，最后打磨到7000砂纸时比较光滑。此时，用纸巾或眼镜布直接擦拭8000和100000磨砂膏
最终效果如下
XBOX外壳结构其实挺简单的，所以我主要打磨表面，处理划痕和污渍
把PCB安装子板
包括我自己在内的许多人可能认为他们应该先去靠近底部的外壳，但事实上，由于垃圾工业设计，你必须先去另一个才能合并主机
因此，带有光驱的外壳应首先上升
合并两个外壳后，安装上下壳体

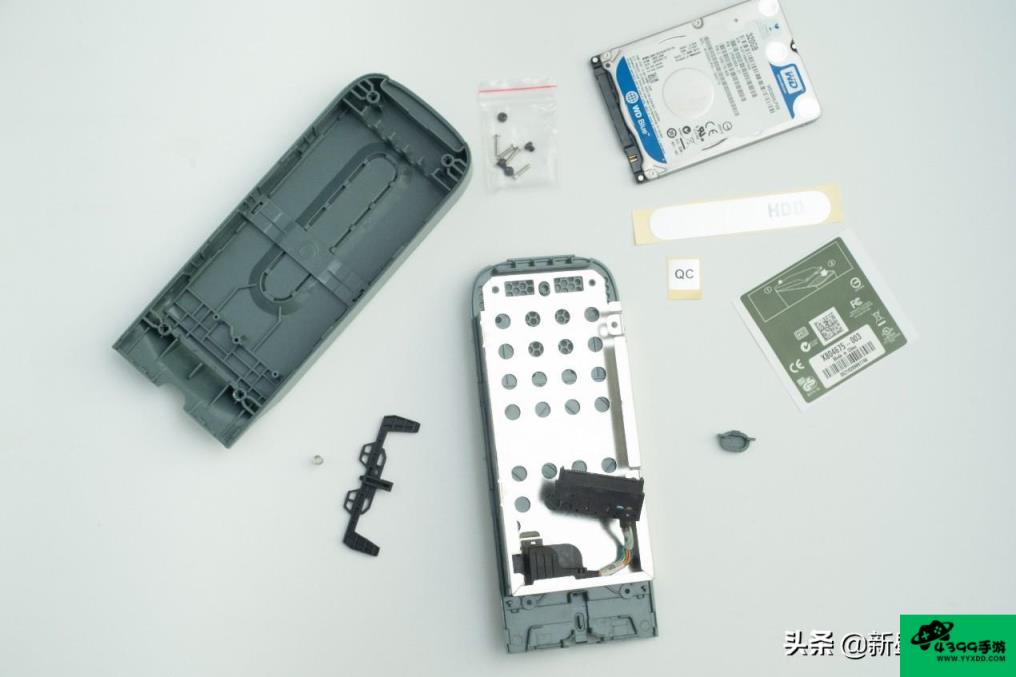

到这里，XBOX360的拆卸、维护和翻新都完成了，但我觉得有缺点，所以我买了一个国产硬盘盒。一套高质量的贴纸
结构相当简单，但工艺和材料都很好，应该模仿原产品
我又买了一个320GB普通机械硬盘专门用于存储游戏。然而，这只是光驱破解，可能需要研究脉冲破解的方法
硬盘扣固定硬盘盒和主机。主机外侧有厚硬盘盒，内置插槽改为薄机
把贴纸全部都贴上，QC标志不贴，挡螺钉
最后，组装完成XBOX360整机如下
这篇文章到此结束。
我不知道这个主机在青春期给你留下了什么印象？欢迎讨论
